Materiali e specifiche tecniche degli armadi in acciaio inox ad uso ospedaliero

Questa caratteristica lo rende particolarmente indicato per ambienti dove sono presenti sostanze aggressive o dove vengono utilizzati detergenti particolarmente corrosivi durante le operazioni di sanificazione.

Un aspetto critico che merita particolare attenzione riguarda l'impossibilità di distinguere visivamente questi due tipi di acciaio. Questa caratteristica pone una significativa responsabilità sui produttori, che devono garantire e certificare formalmente la qualità del materiale utilizzato. La certificazione del materiale non rappresenta solo un requisito formale, ma costituisce una garanzia fondamentale per l'utilizzatore finale.

È importante sottolineare la controindicazione all'utilizzo dell'acciaio inox AISI 430 (Cr (16/18 %) C (0,08%)), una lega ferritica con proprietà magnetiche. Questo tipo di acciaio, sebbene più economico, presenta caratteristiche di resistenza alla corrosione significativamente inferiori rispetto alle leghe austenitiche 304 e 316, rendendolo inadatto all'impiego in ambiente ospedaliero. Inoltre, le sue proprietà magnetiche potrebbero interferire con le apparecchiature medicali presenti nelle strutture sanitarie.

La scelta della corretta tipologia di acciaio inossidabile influenza non solo la durabilità dell'arredo, ma anche la sicurezza e l'efficienza operativa dell'ambiente ospedaliero nel suo complesso. Per questo motivo, la selezione del materiale deve essere effettuata considerando attentamente le specifiche condizioni di utilizzo e i requisiti di resistenza necessari.

L'acciaio inossidabile, nonostante il nome suggestivo, non è completamente immune alla corrosione. In particolare, l'utilizzo di prodotti contenenti cloro, molto comuni in ambiente ospedaliero per le loro proprietà disinfettanti, può creare problematiche significative se non gestito correttamente.

Immaginiamo l'acciaio inox come una superficie protetta da uno scudo invisibile: lo strato di ossido di cromo che si forma naturalmente a contatto con l'ossigeno. Questo strato passivante è la vera barriera contro la corrosione. Il cloro, tuttavia, ha la capacità di penetrare questa barriera, innescando un processo corrosivo che può manifestarsi sotto forma di ruggine.

La concentrazione del cloro e il tempo di contatto giocano un ruolo fondamentale. Una breve esposizione a soluzioni diluite, seguita da un risciacquo accurato, non compromette l'integrità dell'acciaio. Al contrario, il contatto prolungato o l'utilizzo di concentrazioni elevate può danneggiare irreversibilmente la superficie.

Il risciacquo rappresenta quindi una fase cruciale nella manutenzione degli arredi in acciaio inox. Non è un semplice lavaggio ma un vero e proprio processo di protezione che deve essere eseguito con attenzione particolare:

• L'acqua utilizzata deve essere preferibilmente demineralizzata per evitare depositi calcarei
• Il risciacquo deve essere abbondante per rimuovere completamente ogni traccia di cloro
• La superficie deve essere accuratamente asciugata per prevenire ristagni d'acqua

In ambienti particolarmente aggressivi, dove l'utilizzo di prodotti clorati è frequente o dove sono presenti altri agenti corrosivi, la scelta dell'acciaio AISI 316 rappresenta una soluzione preventiva efficace. Questo tipo di acciaio, grazie all'aggiunta di molibdeno nella sua composizione, offre una resistenza superiore agli attacchi chimici. È come disporre di un'armatura rinforzata: il costo iniziale maggiore viene compensato da una durabilità superiore e da una riduzione degli interventi di manutenzione.

La scelta tra AISI 304 e AISI 316 deve quindi considerare non solo il costo iniziale ma anche:

• La frequenza di utilizzo di prodotti clorati
• Le procedure di pulizia e la formazione del personale
• L'aggressività complessiva dell'ambiente
• Il costo del ciclo di vita dell'arredo

La corretta gestione degli arredi in acciaio inox richiede quindi una combinazione di scelte progettuali appropriate e procedure operative rigorose. La formazione del personale addetto alla pulizia diventa cruciale: devono comprendere non solo le procedure corrette ma anche le ragioni scientifiche che le sostengono.

È sempre molto difficile giudicare la qualità di un armadio. Cercherò di dare delle indicazioni che, seppur empiriche, danno ottimi risultati:

• Pericolo di taglio: Nessuna lamiera raggiungibile con le mani durante le operazioni di pulizia deve presentare spigoli vivi. Le pieghe devono essere di tipo “schiacciato”. Solamente nel caso di uso di lamiera a partire dallo spessore 2mm, i bordi possono essere vivi, ma comunque smussati e arrotondati.
• Accoppiamento tra pannelli: La costruzione deve privilegiare pannellature di dimensioni tali da richiedere il minor numero possibile di accoppiamenti. Devono essere limitate il più possibile le giunzioni sul fondo e, se presenti, devono essere fessure orizzontali, in modo da evitare che lo sporco sfrutti la verticalità della fessura per entrare. Non devono esserci rivettature a vista. Le saldature devono essere pulite e smussate.
• Forature sulle fiancate: Devo limitarsi al minor numero possibile compatibilmente con la necessità di regolazione dei ripiani. Evitare profili pre-forati.
• Stabilità: Alla prova di scuotimento l’armadio deve presentare minime deformazioni
• Prova di carico dei ripiani: Caricare con pesi progressivamente sempre maggiori in posizione centrale e verificare la deformazione che ne segue
• Tamburazione di fianchi e ante: Verificare la rumorosità e il senso di vuoto o pieno
• Prova dell’inox con calamita: La calamita non si attacca sull’acciaio inox. Fare la prova su superfici piane, perché le piegature, dopo la lavorazione, diventano leggermente magnetiche.
• Prova della tenuta dei magneti: All’atto della chiusura si deve percepire la trazione dei magneti che comunque non devono essere visibili. In posizione non visibile ci sarà dell’acciaio magnetico per permettere la loro azione.
• Prova del foglio: Per testare la bontà della guarnizione antipolvere, usare un foglio di carta (dettagli nel paragrafo successivo)
• Giudizio estetico: Ha la sua importanza

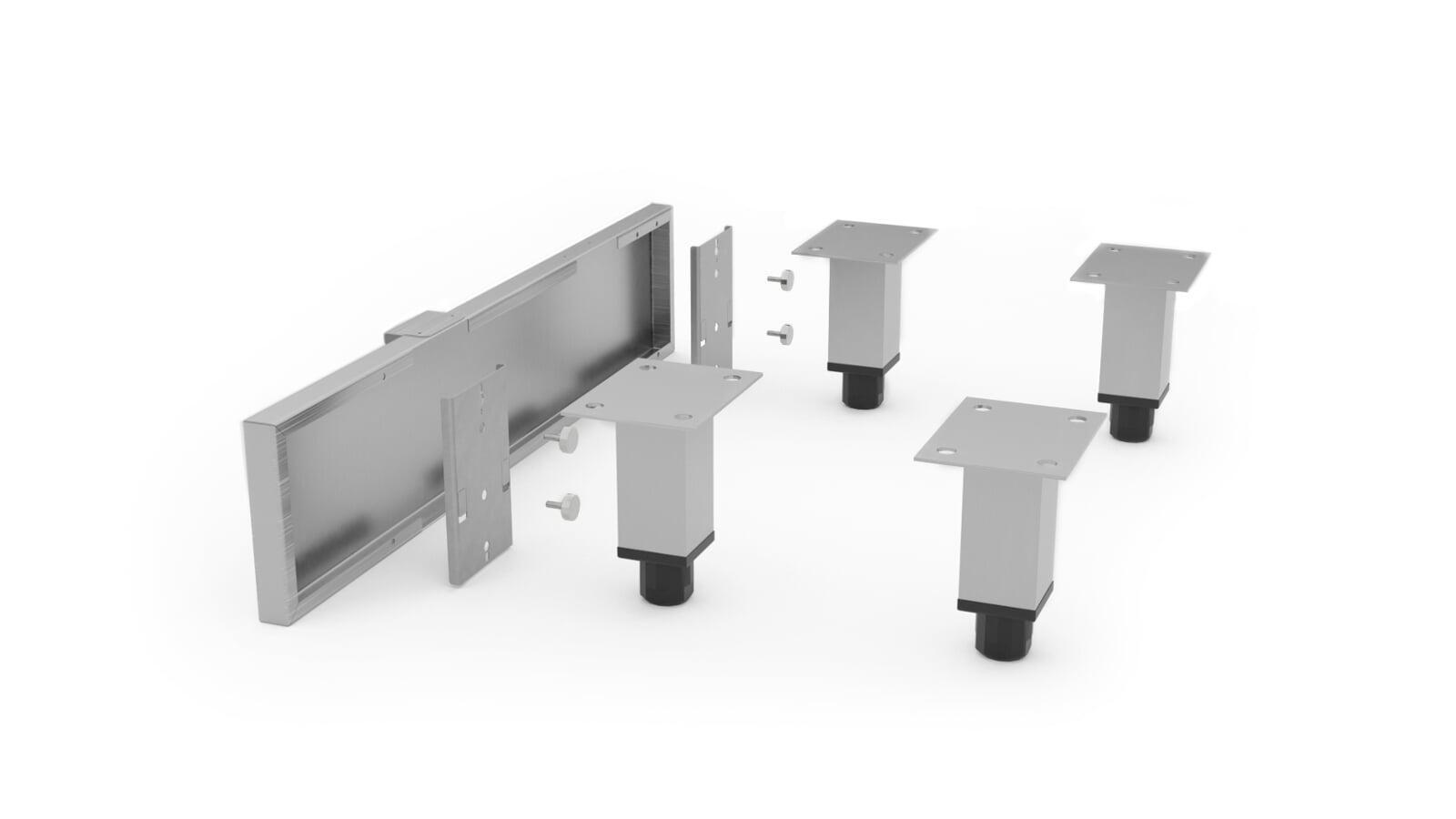

• Zoccolatura: se presente verificare la possibilità di sgancio e riaggancio senza utensili
• Serrature: Chiave con impugnatura pieghevole per evitare strappi e agganci agli operatori
• Pellicola protettiva: Deve potersi togliere facilmente in tutte le condizioni

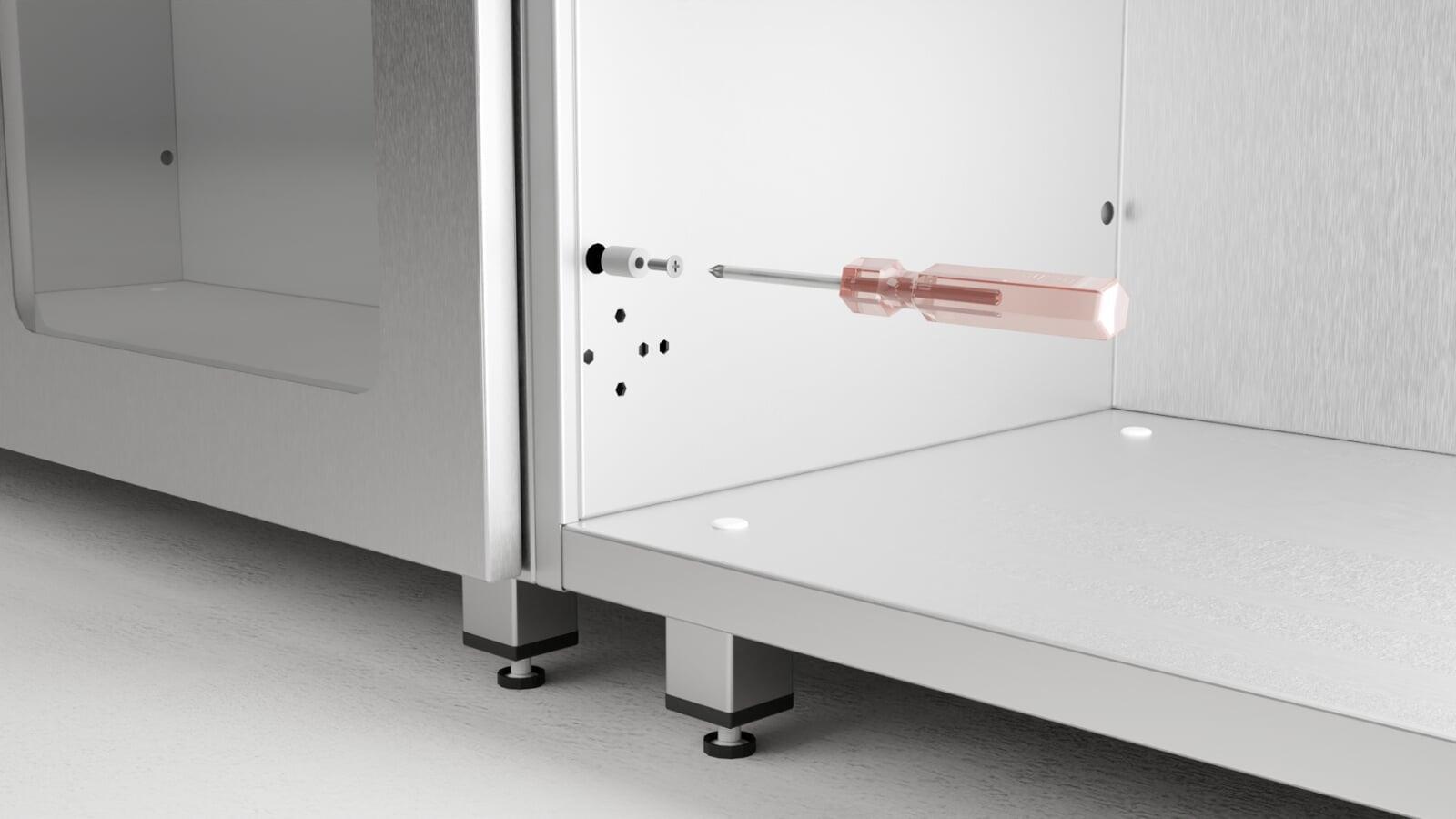

• Piedini: Possibilità di utilizzarli come unione tra due armadi in caso di formazioni di pareti continue
• Identificazione: presenza di modello, numero di matricola, nome del produttore
• Manutenzione: Presenza di manuale tecnico e indicazione dei ricambi

Nelle gare quasi sempre viene attribuito un punteggio alla qualità del prodotto offerto. Come sia possibile giudicarlo senza una campionatura rimane un mistero. La risposta ai punti di cui sopra, espressi in forma di quesiti, potrebbe aiutare fortemente questo arduo compito.

L'isolamento dalla polvere negli armadi ospedalieri rappresenta un aspetto tecnico che richiede un'analisi approfondita, poiché influenza direttamente la protezione del contenuto e l'efficacia funzionale dell'arredo. La capacità di isolare l'interno dall'ambiente esterno non può essere data per scontata, ma richiede specifiche soluzioni progettuali che variano in base alla tipologia di apertura.

Nel caso delle porte a battente, possiamo identificare una progressione nell'efficacia dell'isolamento, che si articola in diversi livelli prestazionali:

• Il livello base è rappresentato dalla configurazione con due ante a battente prive di riscontro centrale. In questa soluzione, la necessità di garantire il movimento delle porte richiede un gioco strutturale di circa 3-5 millimetri, che inevitabilmente compromette l'isolamento dalla polvere.
• Un primo miglioramento si ottiene con la porta singola a battente, dove l'aderenza alla struttura dell'armadio viene ottimizzata attraverso l'uso di magneti di ritenuta, preferibilmente integrati in modo non visibile per mantenere l'estetica pulita dell'insieme.
• L'efficacia aumenta ulteriormente nella configurazione a due ante con riscontro di battuta su una porta, tipicamente quella sinistra. Questo sistema crea una barriera più efficace contro l'ingresso della polvere grazie alla sovrapposizione delle superfici.
• Il massimo livello di isolamento si raggiunge con l'implementazione di guarnizioni antipolvere morbide. Queste guarnizioni, deformandosi al contatto con la struttura, compensano efficacemente i giochi costruttivi. L'azione delle guarnizioni viene completata da magneti permanenti che assicurano una chiusura ermetica costante.

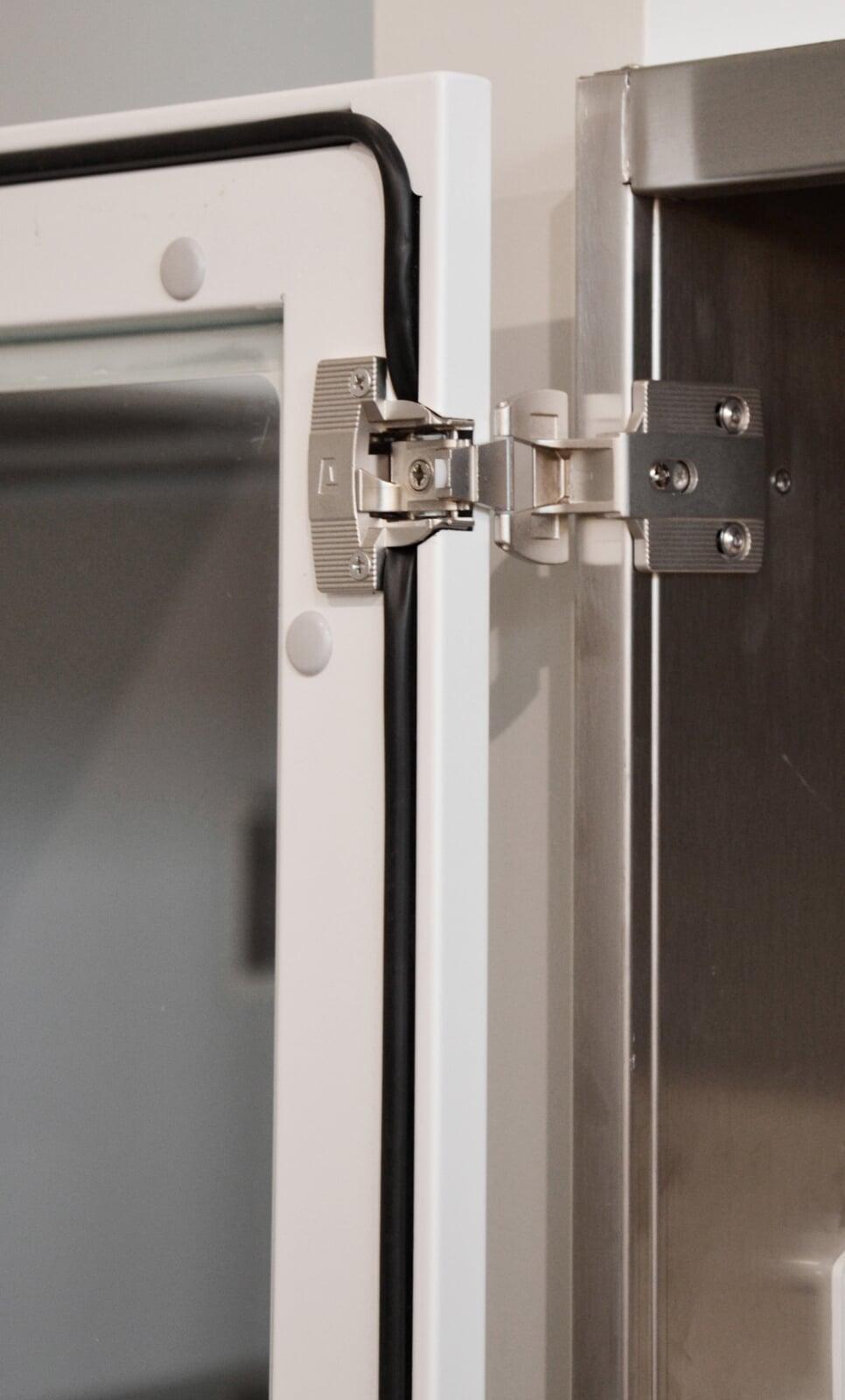

In presenza di guarnizione antipolvere, la verifica dell'efficacia dell'isolamento può essere condotta attraverso test empirici e pratici:

• Test di inserimento: ad anta chiusa forzare fogli di carta di diverso spessore tra porta e struttura; l’azione deve incontrare una resistenza significativa, in caso contrario l’aderenza dell’anta non è perfetta.
• Il test di scorrimento: ad anta aperta inserire un foglio di carta e chiudere; il foglio non deve poter scorrere in nessun punto
• La verifica della pressione interna: alla chiusura delle porte si deve percepire una resistenza dovuta alla compressione dell'aria interna, indicativa di una buona tenuta. Quest'ultimo test fornisce anche un'indicazione indiretta sulla qualità costruttiva complessiva dell’armadio, evidenziando l'assenza di forature o discontinuità, anche relative alla costruzione.

Da sottolineare come la costruzione ideale dell’armadio sia rappresentata dall’anta a battente che copre interamente la struttura dell’armadio, evitando scalini e cornici perimetrali.

Le porte scorrevoli presentano invece una limitazione strutturale intrinseca: la necessità di garantire lo scorrimento richiede fessure di alcuni millimetri sia superiormente che inferiormente, compromettendo inevitabilmente l'isolamento dalla polvere.

La scelta del sistema di isolamento più appropriato deve considerare non solo il livello di protezione richiesto, ma anche le esigenze operative specifiche del reparto e la frequenza di accesso all'armadio. Un isolamento eccessivo potrebbe infatti risultare controproducente in situazioni dove è necessaria una frequente ventilazione del contenuto.

L'installazione della guarnizione richiede una particolare attenzione al dettaglio costruttivo. Il profilo viene alloggiato in una sede appositamente ricavata nella porta, dimensionata in modo che la guarnizione, quando compressa, si inserisca completamente senza creare sporgenze che potrebbero interferire con la chiusura. Questa soluzione tecnica garantisce non solo l'efficacia della tenuta ma anche l'estetica complessiva del mobile.

È importante evidenziare un comune malinteso riguardo alle guarnizioni antipolvere. Spesso si riscontra la tendenza a confondere questi sistemi specializzati con semplici inserti in materiale spugnoso applicati all'interno della porta. Questi ultimi, pur svolgendo una funzione di attenuazione acustica, non possiedono le caratteristiche elastiche necessarie per creare una tenuta efficace contro la polvere.

Da sconsigliare la previsione di cassetti con guarnizione antipolvere perché costosi e complessi da realizzare. È preferibile installare la cassettiera normale all’interno di un armadio dotato di guarnizioni.

L'applicazione delle guarnizioni antipolvere deve essere valutata in funzione della tipologia di mobile e del suo utilizzo. Risulta tecnicamente inappropriato, ad esempio, prevedere guarnizioni antipolvere in mobili come i lavelli, dove la presenza di aperture per gli impianti compromette intrinsecamente la tenuta del sistema. Più in generale, l'efficacia di una guarnizione antipolvere può essere prevista solo quando applicata a strutture che non presentino altre vie di comunicazione con l'ambiente esterno.

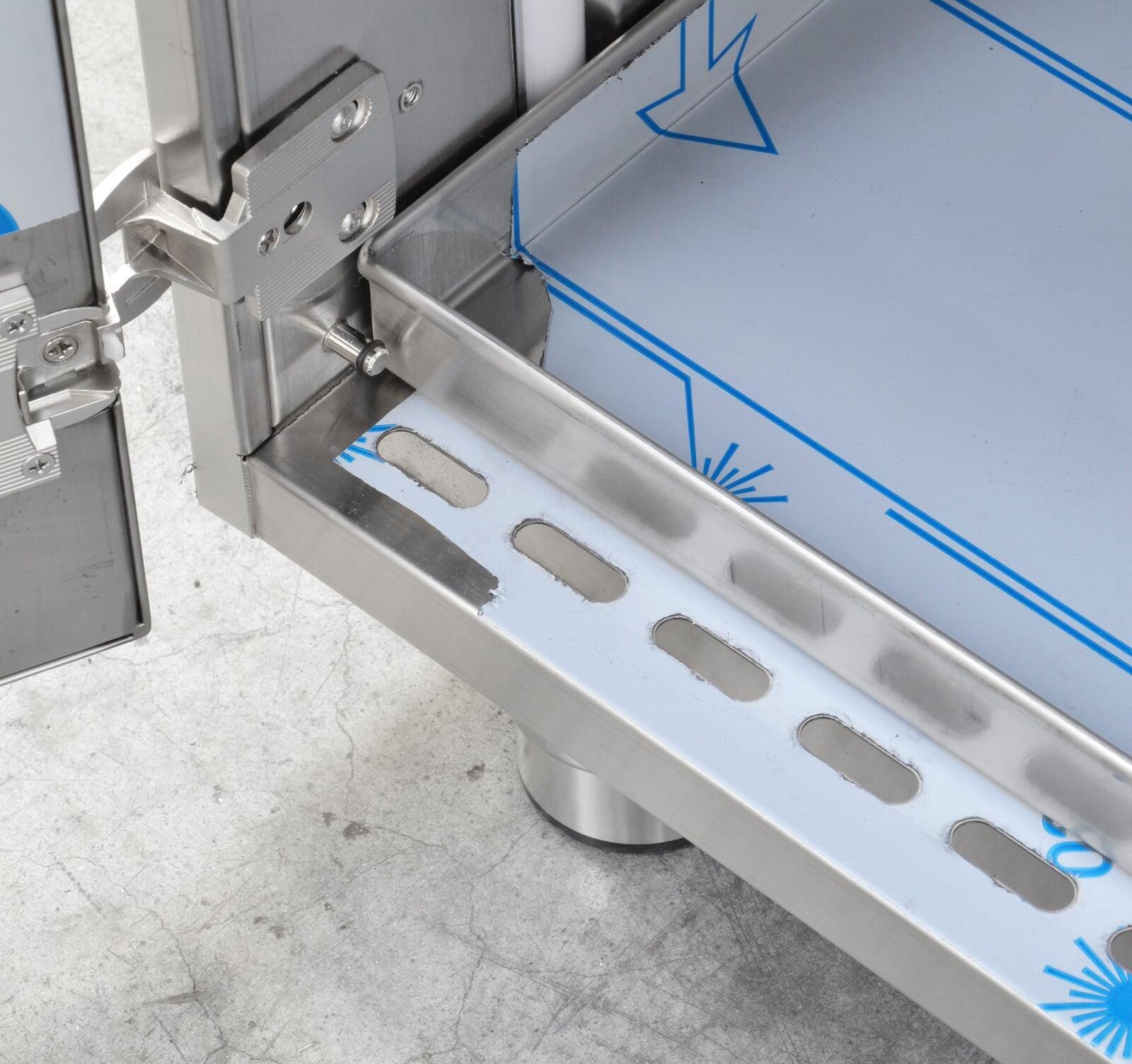

La progettazione di questo sistema di ventilazione richiede un attento bilanciamento tra l'esigenza di garantire un adeguato ricambio d'aria e la necessità di mantenere un certo grado di protezione dall'ingresso di polvere e contaminanti. Le aperture devono essere sufficientemente ampie da permettere un flusso d'aria efficace, ma configurate in modo da minimizzare l'ingresso di particelle indesiderate.

È importante notare che questa soluzione tecnica può apparire in contrasto con il principio di isolamento dalla polvere discusso in precedenza. Tuttavia, in determinate applicazioni, i benefici di una corretta ventilazione superano gli svantaggi di una minor protezione dalla polvere. La scelta tra un sistema completamente isolato e uno ventilato deve essere effettuata considerando attentamente la destinazione d'uso specifica dell'armadio e le caratteristiche del materiale che deve contenere.

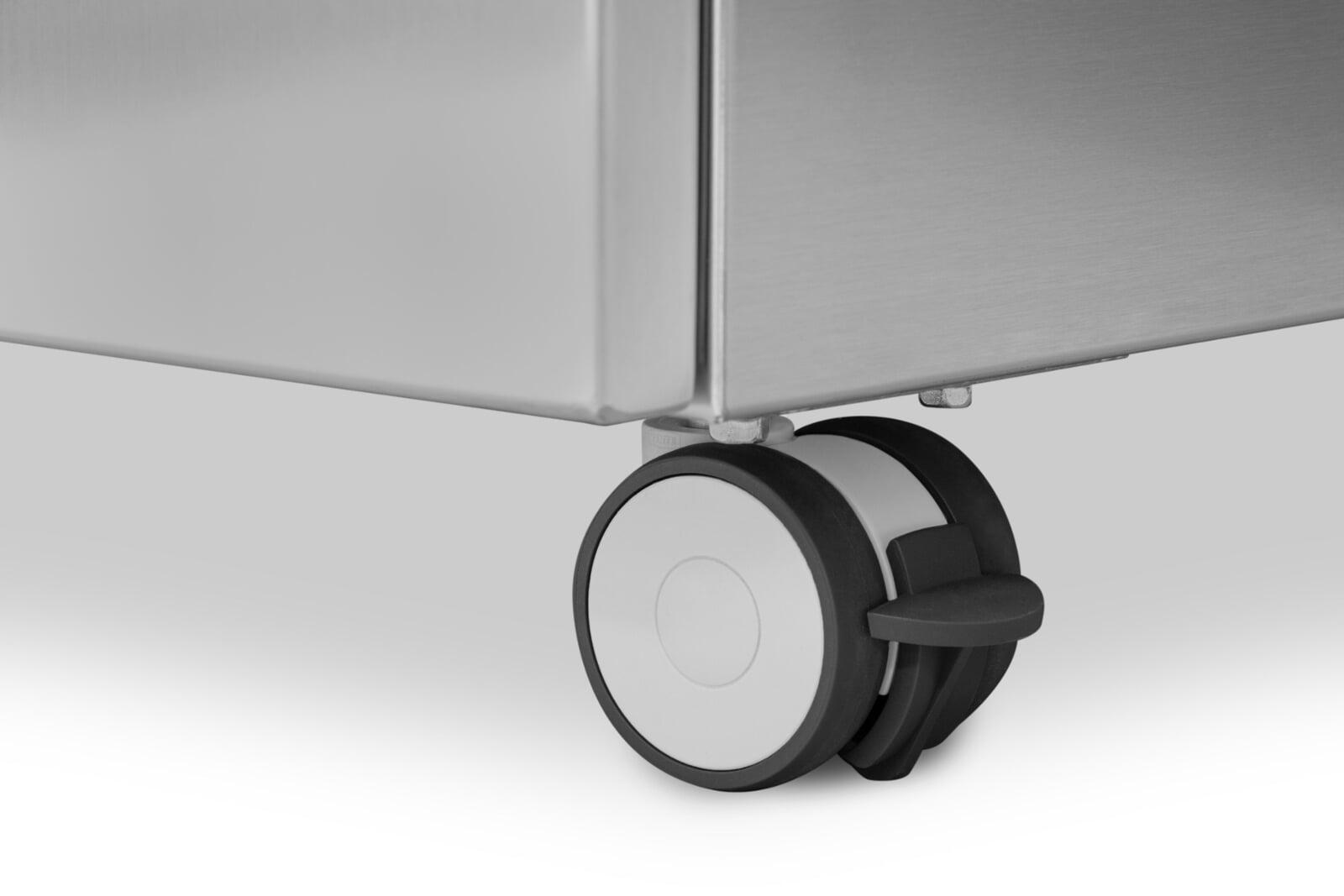

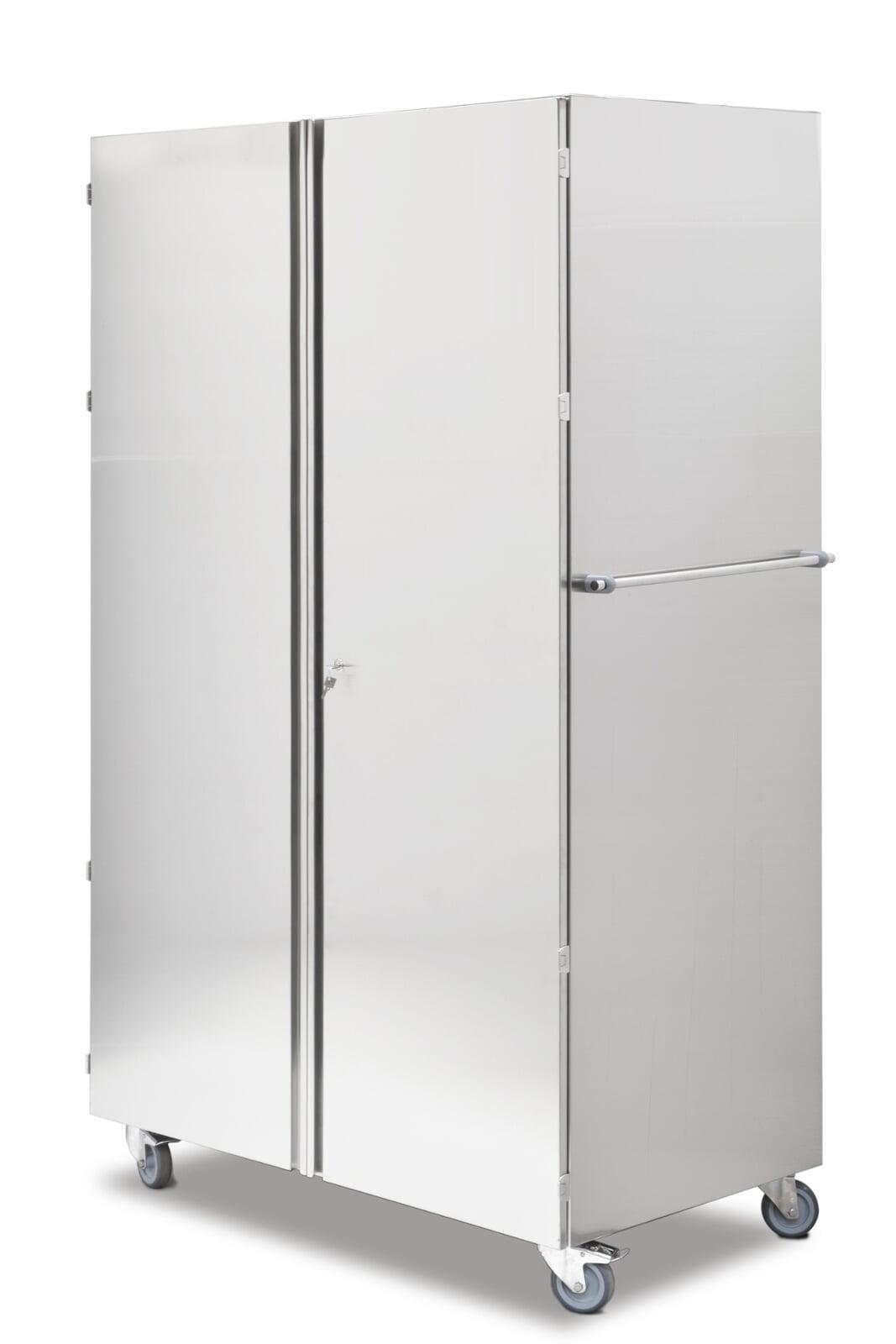

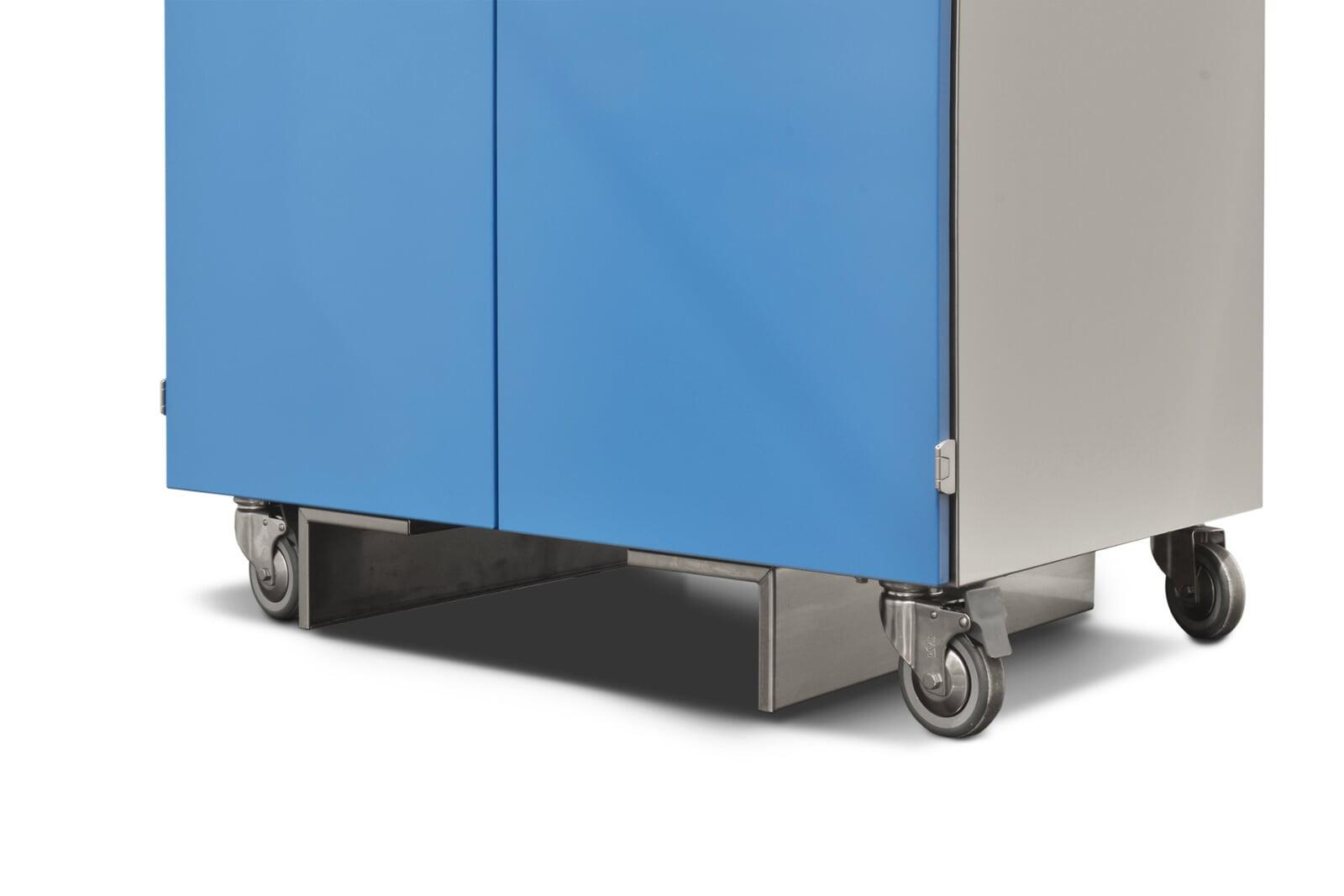

Il diametro della ruota influenza significativamente la configurazione del sistema di movimentazione. Un diametro maggiore, sebbene offra vantaggi in termini di superamento di ostacoli e irregolarità del pavimento, presenta una criticità importante: richiede un posizionamento più interno rispetto ai bordi dell'armadio per mantenere la rotazione entro la sagoma. Questo spostamento del punto di appoggio verso l'interno aumenta il braccio di leva e, conseguentemente, il rischio di instabilità della struttura.

Un aspetto spesso sottovalutato riguarda l'effetto dinamico della rotazione della ruota sul baricentro dell'armadio. Durante la movimentazione, il punto di appoggio si sposta seguendo l'arco di rotazione della ruota, causando una variazione continua del baricentro che può indurre un'inclinazione diagonale dell'armadio. Questo fenomeno diventa particolarmente rilevante durante le manovre di cambio direzione.

Per mitigare queste problematiche, la soluzione ottimale prevede l'utilizzo di ruote di piccolo diametro. Questa scelta progettuale permette di mantenere i punti di appoggio più vicini ai bordi dell'armadio, riducendo l'instabilità. Tuttavia, il diametro ridotto comporta una minor capacità di superamento degli ostacoli, un compromesso che deve essere valutato in base alle specifiche condizioni di utilizzo.

L'implementazione di ruote gemellate, rispetto alle ruote singole, offre vantaggi significativi. La distribuzione del carico su una superficie maggiore migliora la stabilità complessiva e riduce l'usura sia delle ruote che della pavimentazione. Inoltre, il sistema gemellato offre una maggiore resistenza alle sollecitazioni laterali durante la movimentazione.

Questa complessità progettuale sottolinea l'importanza di una valutazione accurata delle condizioni operative specifiche nella scelta del sistema di movimentazione più appropriato per ogni applicazione.

La scelta del sistema di ruote per gli armadi ospedalieri rappresenta un elemento tecnico che, sebbene apparentemente semplice, può avere un impatto significativo sulla funzionalità e sicurezza dell'arredo. L'esperienza operativa ha portato a identificare soluzioni ottimali che bilanciano efficacemente le diverse esigenze tecniche.

La configurazione che emerge come standard di riferimento prevede l'utilizzo di ruote gemellate con diametro contenuto, tipicamente tra 50 e 60 millimetri. Questa soluzione rappresenta un punto di equilibrio ottimale tra diverse esigenze tecniche. Le ruote gemellate offrono una maggiore stabilità grazie alla distribuzione del carico su una superficie più ampia, mentre il diametro ridotto permette di mantenere i punti di appoggio più vicini ai bordi dell'armadio, minimizzando i problemi di stabilità durante la movimentazione.

Un aspetto critico spesso sottovalutato riguarda l'interazione tra il sistema di movimentazione e le irregolarità del pavimento. Gli armadi, essendo strutture intrinsecamente elastiche, tendono ad adattarsi alle imperfezioni della superficie di appoggio. Questo adattamento può manifestarsi in modi non immediatamente evidenti: la struttura può subire leggere torsioni che, anche se minime, possono influenzare significativamente l'allineamento delle porte. Questo fenomeno diventa particolarmente rilevante negli armadi di grandi dimensioni o in quelli dotati di porte multiple, dove anche piccole deformazioni possono compromettere la funzionalità del sistema di chiusura.

La comprensione di queste dinamiche strutturali è fondamentale sia in fase di progettazione che di installazione. Una corretta valutazione preliminare delle condizioni del pavimento e un'attenta considerazione delle tolleranze costruttive possono prevenire problemi funzionali che potrebbero manifestarsi durante l'utilizzo quotidiano dell'arredo.

Questa analisi conclusiva sottolinea come anche dettagli apparentemente secondari, come la scelta delle ruote, possano avere un impatto significativo sulla funzionalità complessiva degli arredi ospedalieri, evidenziando l'importanza di un approccio progettuale che consideri attentamente tutti gli aspetti tecnici e operativi.

Per prevenire il rischio di ribaltamento, esistono empiriche relazioni dimensionali che devono essere rispettate.

Il rapporto tra larghezza e profondità dell'armadio è cruciale: la larghezza della porta deve essere inferiore della profondità dell’armadio.

Questo si traduce in specifiche raccomandazioni dimensionali, ad esempio:

• Un armadio largo 1200 mm (2 porte da 600 mm) con profondità 500 mm può risultare instabile, mentre la larghezza di 800 mm (2 porte da 400 mm) con la stessa profondità offre maggiore sicurezza.
• Analogamente, un armadio di 600 mm di larghezza a unica porta con profondità 400 mm non garantisce sufficiente stabilità.

La personalizzazione delle ante degli armadi ospedalieri attraverso l'impiego di vetri rappresenta una soluzione che combina funzionalità visiva e requisiti di sicurezza. La progettazione di questi elementi può seguire due configurazioni principali: l'installazione diretta del vetro o il suo inserimento in una cornice in acciaio inox. Per entrambe le soluzioni, la scelta del tipo di vetro risulta fondamentale per garantire la sicurezza degli operatori.

Nel contesto ospedaliero, sono disponibili due tipologie di vetro di sicurezza, ciascuna con caratteristiche tecniche e comportamentali specifiche.

Il vetro temperato, invece, si distingue per le sue caratteristiche meccaniche superiori, ottenute attraverso uno specifico trattamento termico che ne aumenta significativamente la resistenza agli urti. La peculiarità di questo materiale risiede nel suo comportamento in caso di rottura: il vetro si frammenta in piccoli elementi con bordi arrotondati, riducendo drasticamente il rischio di lesioni da taglio. Questa modalità di frammentazione controllata rappresenta un importante elemento di sicurezza passiva. E’ una soluzione poco utilizzata, presentando maggiori criticità nelle lavorazioni.

Entrambe le soluzioni garantiscono elevati standard di sicurezza, differenziandosi principalmente nella modalità di risposta all'evento traumatico: contenimento dei frammenti nel caso del vetro stratificato, frammentazione controllata nel caso del temperato. La decisione finale dovrebbe basarsi su un'attenta valutazione del contesto operativo specifico e dei potenziali rischi associati.

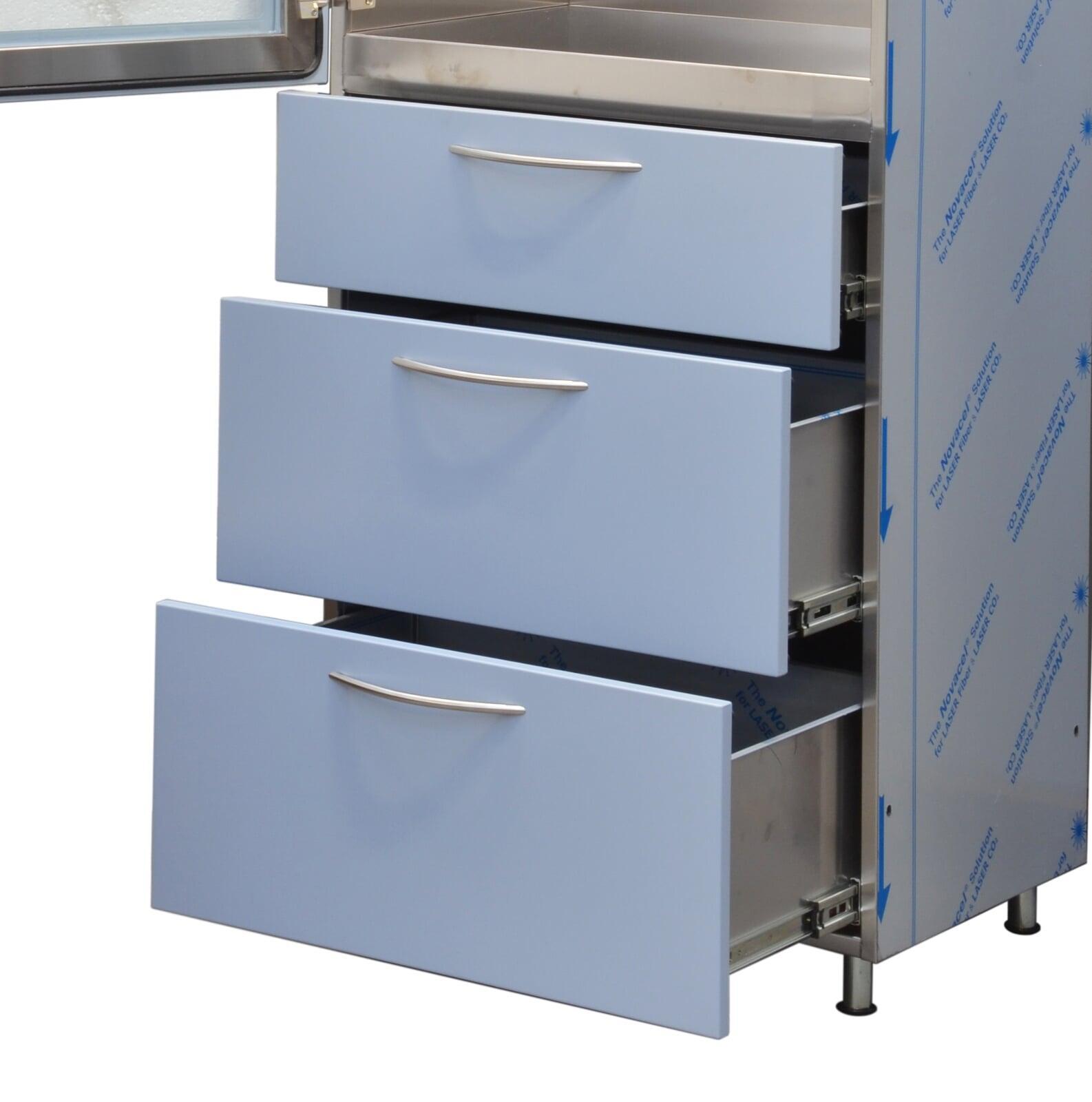

La tecnologia delle polveri epossidiche offre una notevole versatilità in termini di finiture superficiali. Il processo permette di ottenere tre diversi livelli di brillantezza (opaco, semi-opaco e lucido) e due tipologie di texture superficiale (liscia o buccia d'arancia). L'esperienza operativa in ambiente ospedaliero ha portato a identificare la combinazione di finitura semi-opaca con superficie liscia come soluzione ottimale, bilanciando esigenze estetiche e pratiche di manutenzione.

La selezione cromatica si basa sul sistema standardizzato RAL, un riferimento internazionale che garantisce la riproducibilità e la coerenza dei colori. Nel contesto ospedaliero, alcune tonalità si sono affermate come particolarmente appropriate.

In alcuni casi, inoltre, vengono utilizzate tinte diverse per porte e frontali dei cassetti per identificare all’istante il contenuto del vano corrispondente, secondo standard conosciuti.

Le principali tinte utilizzate sono:

• Il RAL 9010 (bianco puro) rappresenta una scelta classica che comunica pulizia e professionalità, integrandosi armoniosamente con l'ambiente clinico
• RAL 6018 tonalità di verde (verde giallastro)
• RAL 6027 (verde chiaro), spesso utilizzate per le loro proprietà rilassanti e la sua associazione con l'ambiente sanitario
• RAL 5015 (blu cielo)
• RAL 5024 (blu pastello), offre un'alternativa elegante che contribuisce a creare un ambiente accogliente e rassicurante.

La scelta del colore in ambiente ospedaliero non è puramente estetica, ma deve considerare diversi fattori operativi:

• L'impatto psicologico sui pazienti e sul personale
• La visibilità e l'identificazione rapida degli armadi
• La resistenza all'usura e alla pulizia frequente
• L'integrazione con l'architettura esistente
• La coerenza con l'identità visiva del reparto o della struttura

La verniciatura a polveri epossidiche, combinando durabilità superiore e versatilità estetica, rappresenta quindi una soluzione tecnicamente avanzata per la personalizzazione degli arredi ospedalieri, contribuendo a creare ambienti funzionali e accoglienti.

Ecco infine una lista di caratteristiche costruttive fortemente raccomandate affinchè l'armadio possa svolgere al meglio la sua funzione.

Struttura portante:

• La struttura e i rinforzi devono essere realizzati in lamiera di acciaio inox di spessore minimo 8/10 mm
• Fiancate e ante sempre a doppia parete, tamburate
• Il fondo dell'armadio deve essere rinforzato per distribuire uniformemente i carichi
• Tutti gli angoli interni devono avere raggio minimo di 3 mm per facilitare la pulizia
• Le saldature a vista devono essere continue e perfettamente levigate
• La struttura deve prevedere piedini regolabili con escursione minima di 25 mm
• I fianchi devono presentare forature multiple per il posizionamento dei ripiani. Passo maggiore di 100 mm. Sono escluse asolature sulla tamburazione interna, così come profili aggiunti

Sistema di chiusura:

• Le cerniere devono essere metalliche con apertura minima 95°; a richiesta anche a 180° oppure 270°
• Le serrature devono essere metalliche con cilindro di sicurezza; a richiesta fornibili serrature con cilindro apribile con chiave comune. Il sistema di chiusura deve prevedere punti multipli di tenuta in presenza di due ante a battente
• I sistemi di chiusura magnetica devono essere invisibili e garantire una forza tale da mantenere le ante in chiusura in qualsiasi condizione
• Le guarnizioni anti polvere devono essere tubolari per garantire un’ottimale compressione e realizzate in materiale siliconico certificato per uso medicale
• Le porte devono prevedere sistemi di fermo in posizione aperta

Ripiani interni:

• I ripiani devono essere realizzati in lamiera di acciaio inox di spessore minimo 8/10 mm
• Il bordo perimetrale deve avere altezza minima di 30 mm
• La portata minima deve essere di 50 kg per mq con carico uniformemente distribuito
• Il sistema di aggancio deve prevedere dispositivi anti sfilamento
• La regolazione in altezza deve avere passo superiore a 100 mm circa
• Le superfici devono essere perfettamente lisce e prive di irregolarità
• I ripiani estraibili devono avere fermo di sicurezza a fine corsa
• Il sistema di scorrimento deve garantire movimento fluido anche a pieno carico

Sistemi di movimentazione:

• Le ruote gemellate devono avere diametro minimo compreso tra 50 e 60 mm
• La portata minima di ogni ruota deve essere di 100 kg
• Il sistema di bloccaggio deve agire su almeno due ruote
• Il movimento di rotazione della ruota deve rimanere entro la sagoma dell'armadio
• Le ruote devono essere antistatiche con resistenza elettrica certificata
• Il sistema di fissaggio delle ruote deve prevedere piastra di rinforzo
• Le ruote girevoli devono garantire rotazione a 360°
• Il sistema di bloccaggio deve essere azionabile senza sforzo eccessivo

Finiture e protezioni:

• La finitura scotch brite deve avere rugosità superficiale Ra compresa tra 0,5 e 1,5µm micron
• La verniciatura epossidica deve avere spessore minimo di 60-80 µm micron
• I profili di protezione devono essere in materiale resistente agli urti
• I vetri di sicurezza devono essere certificati secondo UNI EN 12600
• Le guarnizioni devono mantenere nel tempo
• Le superfici devono resistere ai comuni disinfettanti ospedalieri

Sistema di ventilazione passiva:

• Il sistema deve garantire un ricambio d'aria naturale attraverso aperture calibrate
• Le feritoie di ventilazione devono essere dimensionate secondo il volume interno dell'armadio
• Il flusso d'aria deve essere distribuito uniformemente all'interno dell'armadio
• Le aperture non devono compromettere la stabilità strutturale dell'armadio
• Il sistema deve prevenire la formazione di condensa all'interno
• Le feritoie devono essere posizionate in modo da creare un effetto camino naturale

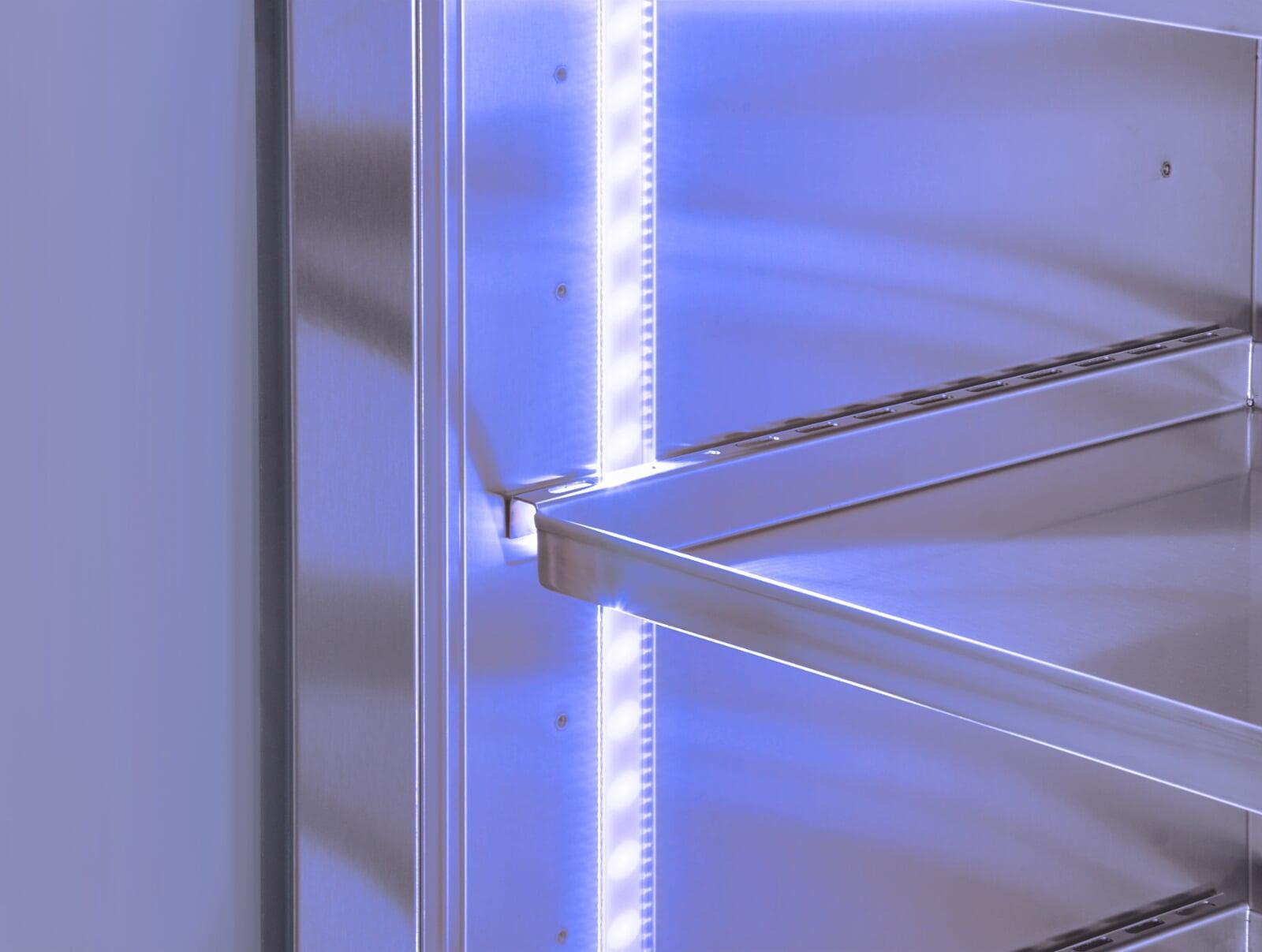

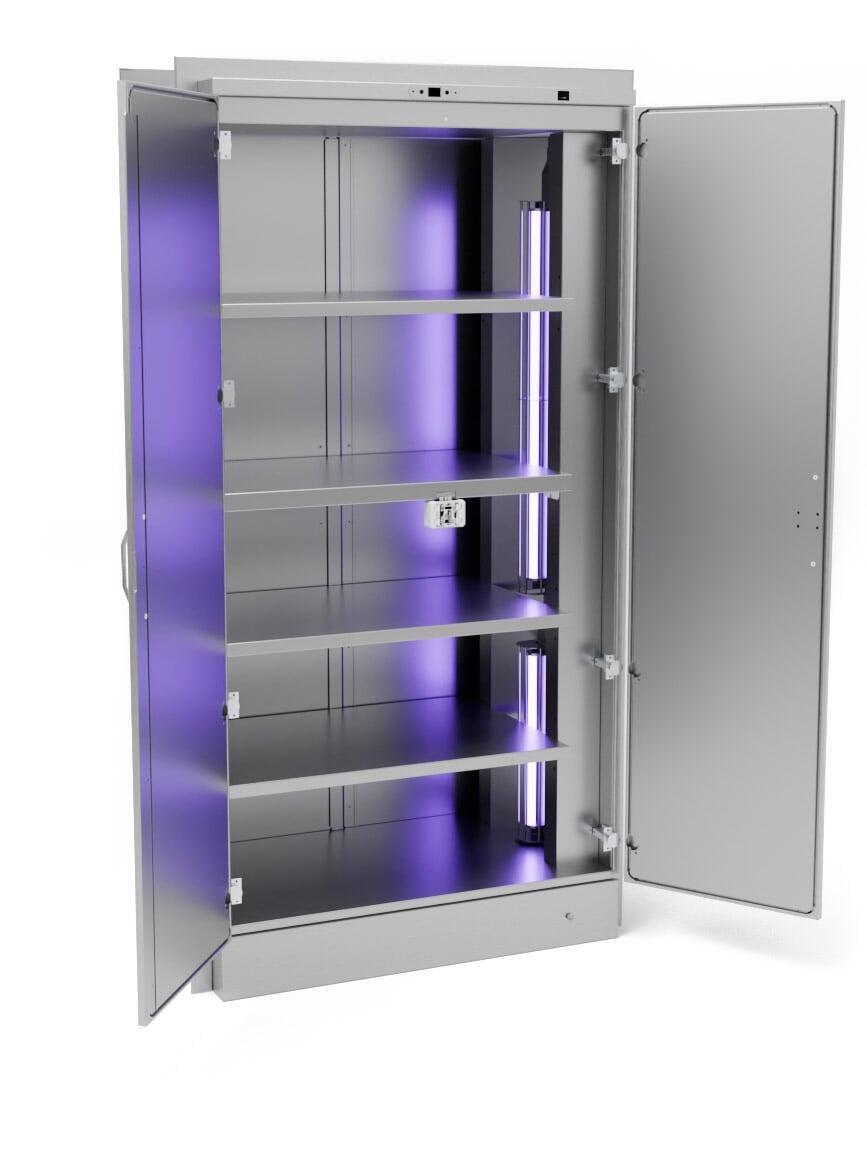

Illuminazione interna:

• Deve essere con tecnologia LED, incassata senza sporgere dalle fiancate e azionabile all’apertura delle ante
• L'illuminazione interna deve essere a LED con temperatura di colore 4000K
• L'accensione delle luci deve essere automatica all'apertura delle porte
• Deve essere previsto un sistema di messa a terra
• I passaggi dei cavi devono essere protetti con passacavi in gomma
